チャタリングを起こしはじめたキーボードの、分解修理を試みてみる
イメージはあれです、「仮面ライダーに敗れて、やっとこれでオレにも安息の日々が...と眠りにつこうとする怪人を無理矢理再生手術して蘇らせる」という感じの科学者。いっひっひっ。
とまあ、そんな無駄な小話はさておきまして、もうかれこれ5年以上使ってるFILCOのMajestouchテンキーレスキーボード(黒軸)の、エンターキーがチャタリング(1回押しただけなのに、2度3度と連打された状態になってしまう症状)を起こすようになってしまったのです。よりにもよってエンターキー。Facebookなんかコメント書いてる時にエンターキー押下で投稿されちゃうから、もう文字を変換して確定する度に投稿ですよ。やってらんない。
前にも一度発症して、こりゃ修理しないとダメかーと思ってるうちに症状が消えてほっとしてたんですが、いよいよ寿命が...。
ってほどの故障ではないので修理することにしました。できるはずと自分を信じて分解です。分解！分解！(バラすの大好き)。
幸い、前に調子を悪くした時に、アキバで黒軸のキースイッチだけは買ってあるはず。

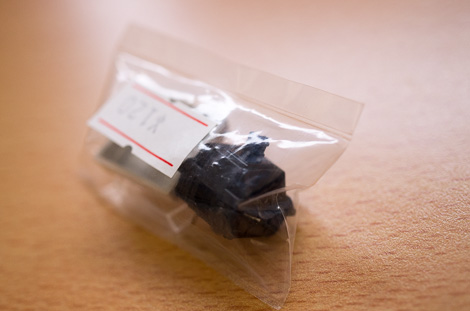

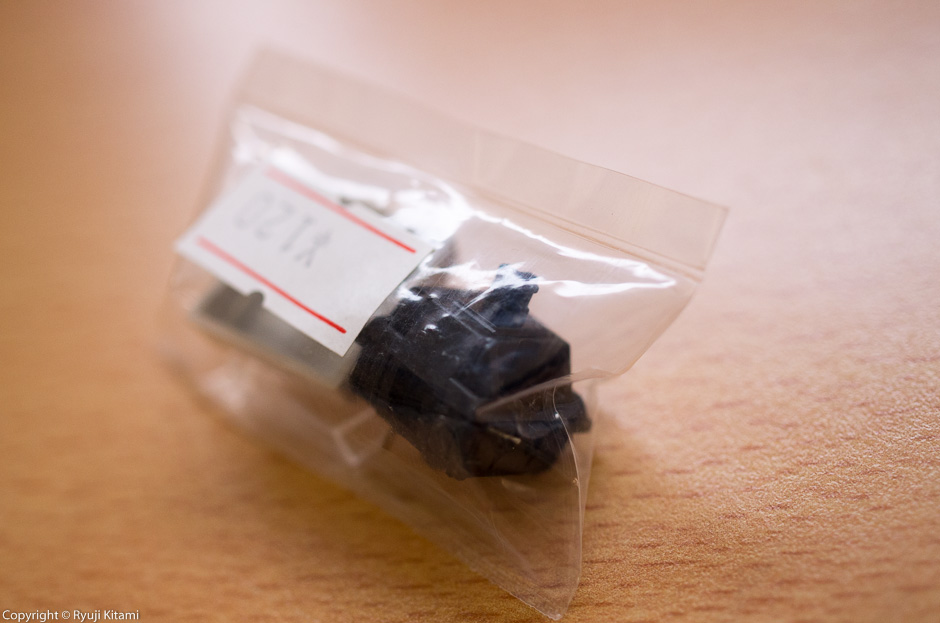

パーツ箱を開いてみたら、やっぱり入ってました。スイッチ1個120円也。
バラすとなると、まずはお決まりのネジ穴探しから。

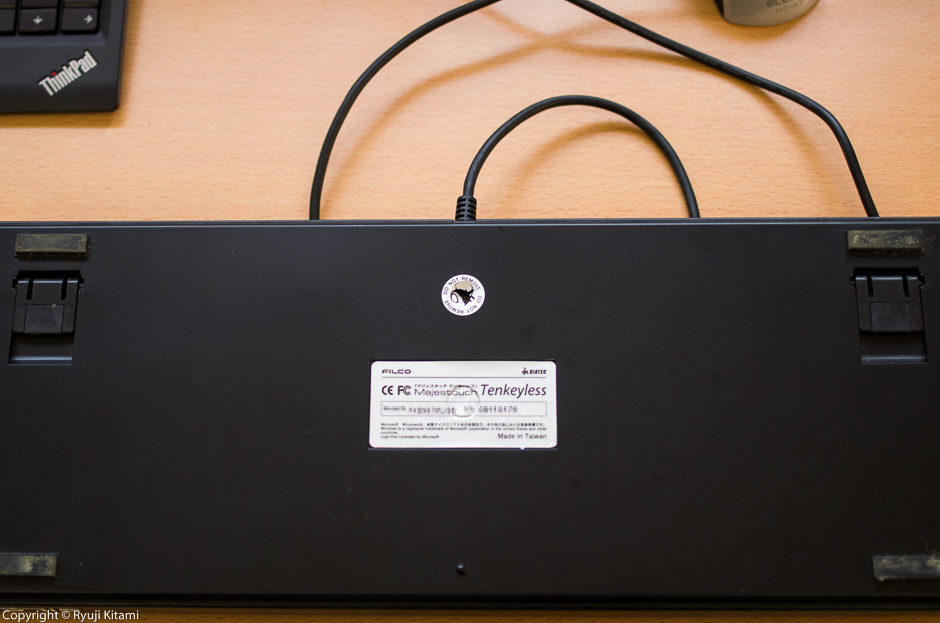

キーボード裏のシールやゴム足の裏を確認してみたところ、中央上部の丸いシール裏にネジが1個隠れてました。
真ん中のラベル裏にも丸い感触があったので「ネジ穴かな？」と確認してみたんですが、こっちはダミーでした。

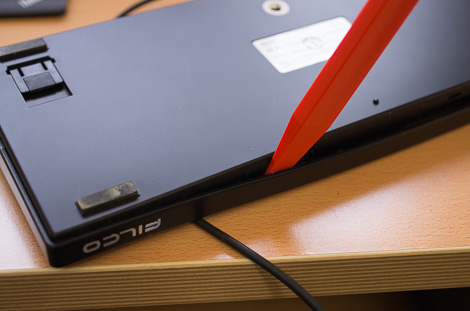

ネジを抜いたら、あとは爪でとまっているだけなので、ガッシガッシとはずしていきます。マイナスドライバーとかだと傷がついちゃうので、自分は車の内張はがしを使いました。
BMW Z3乗ってた時に、中をいじるために買ったはずなんですが、そっちでは全然使わないままZ3自体とオサラバ。まさかキーボードの分解に使われるとは、世の中わからんものです。
キーボード手前側の爪がやたらと固くて「この手順まちがってるんじゃ？」と一瞬自信を失いかけましたが、あくまで己を信じてバキバキやれば綺麗にはずれてくれました。

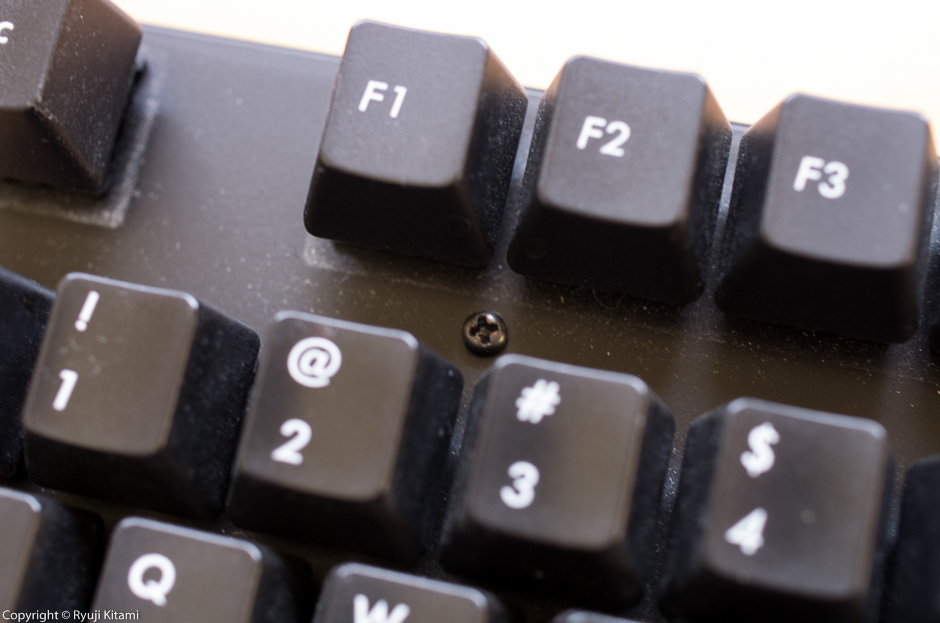

外枠をはずすと、キートップの並びにちっこいネジが2個見えるようになります。当然のようにこれをはずします。

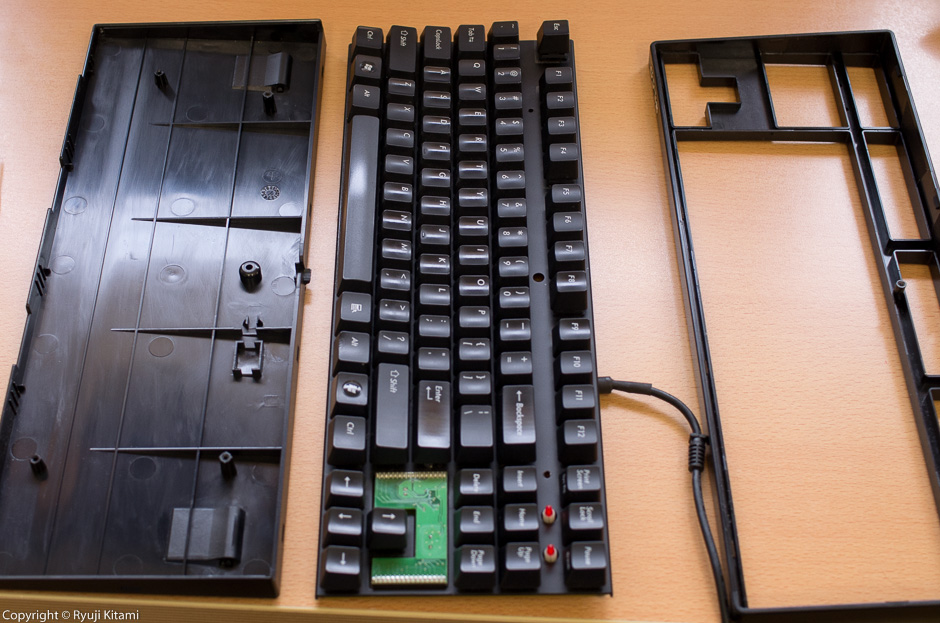

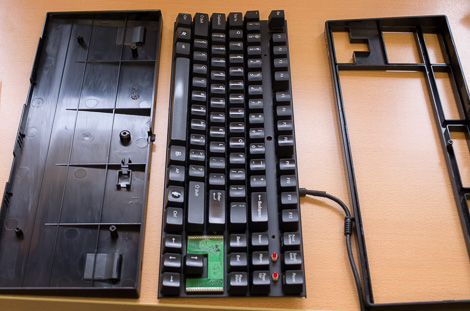

そしたらカポンと裏側のケースもはずれて、キーボードの三枚おろしが出来上がり。

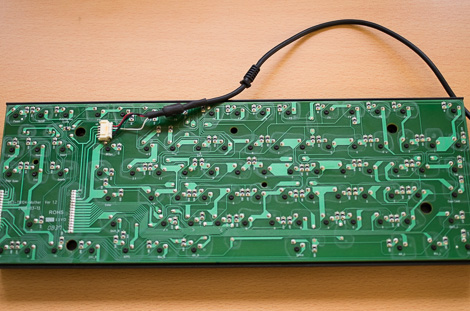

裏返すとこんな感じ。基板が丸見えですね。ゴールは近そう。

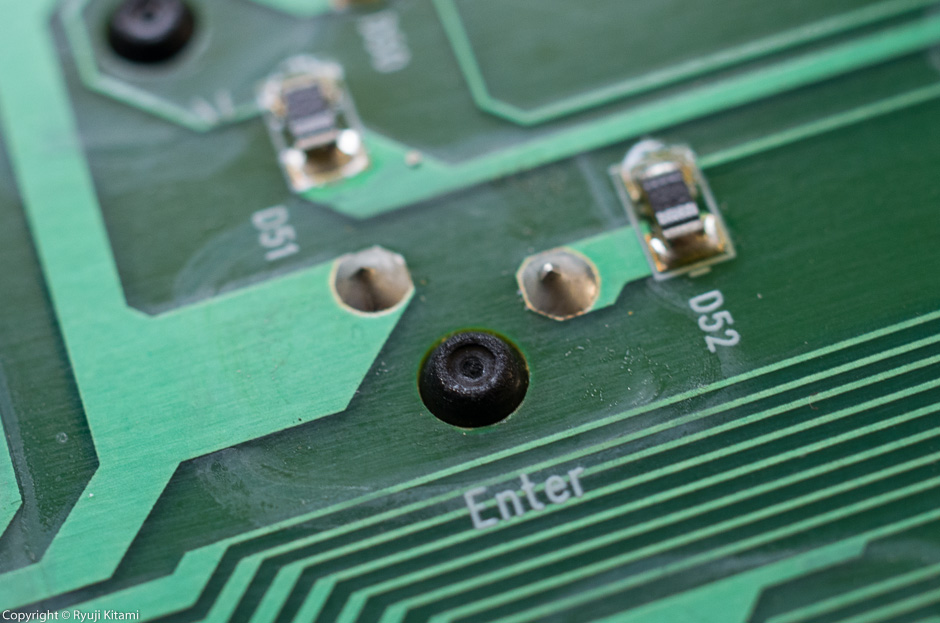

「このへんかなー」ってエンターキーの裏側あたりを見てみたら、ちゃんと「Enter」って書いてある。すげー、気が利きすぎ。
じゃあ後は、ここのハンダをひっぺがしてスイッチはずして、買い置きしてあった新しいスイッチを入れ替えてやるだけですよ。

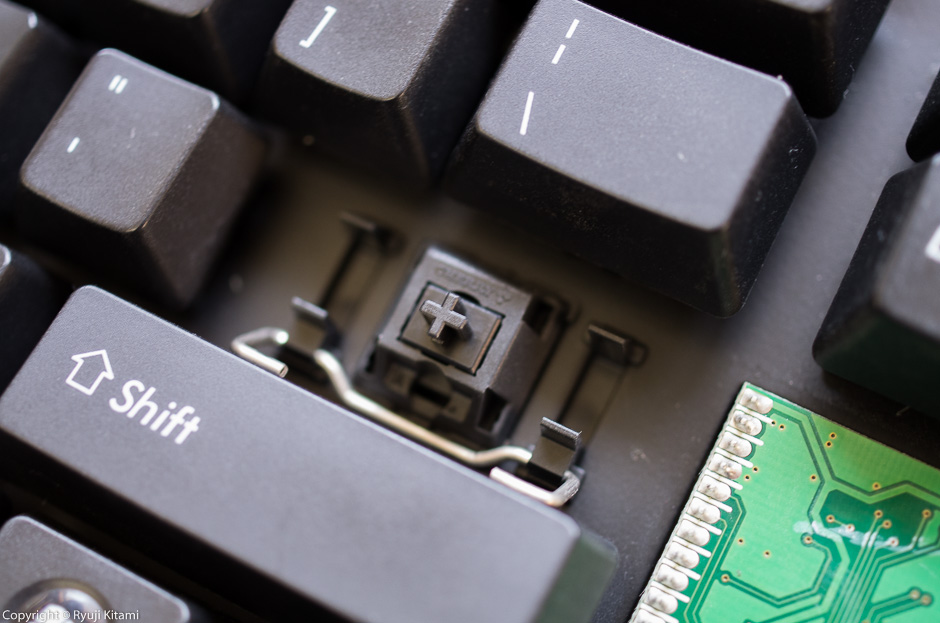

とりあえずキートップをはずして、その裏にあるスイッチが見える状態に。

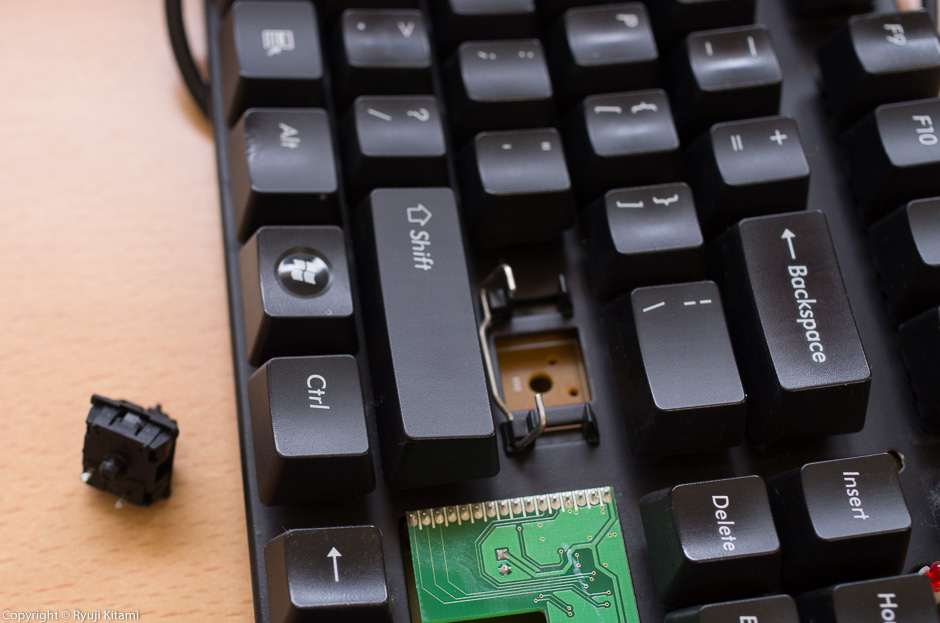

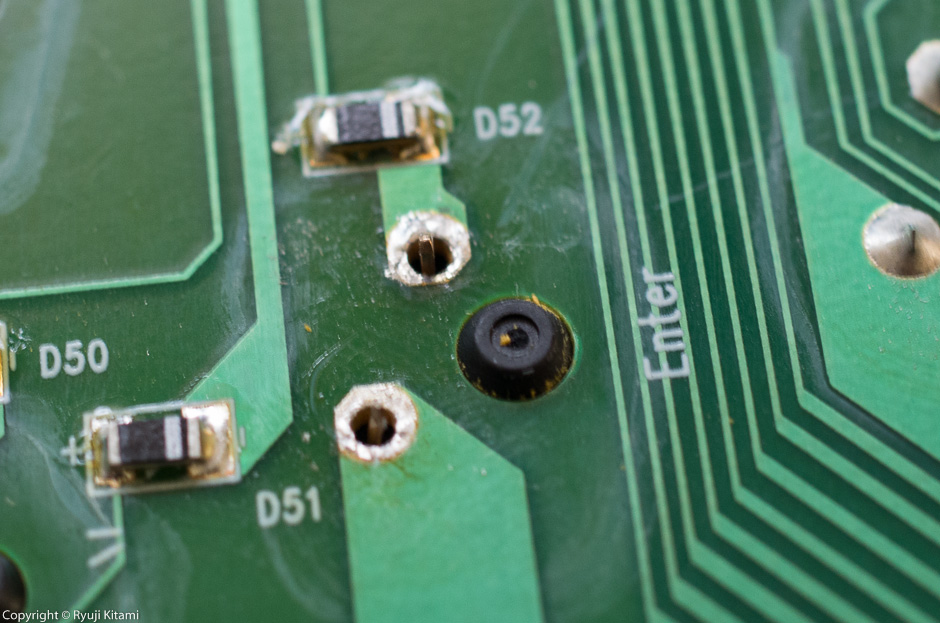

裏側のハンダを溶かして吸い取り、黒いぽっちり部分をドライバーで押し出してやると綺麗にスイッチが抜けました。
そしたら新しいスイッチをセットして...

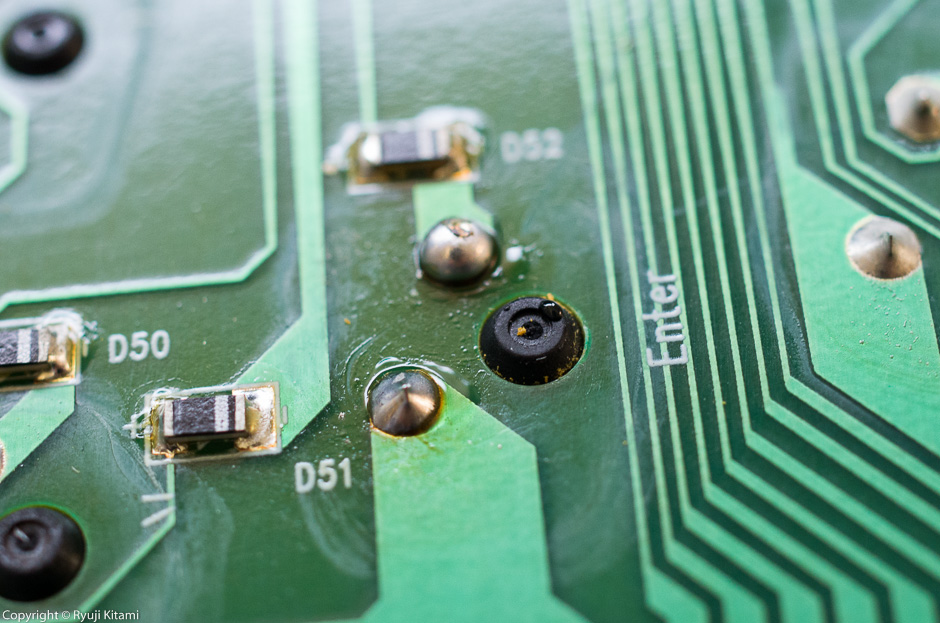

ハンダづけ。我ながら汚いハンダの盛り方ですが、そこは素人なのでご勘弁を。
念のためにこの状態で一度パソコンにつないで、無事エンターキーが動作するのを確認したら、元の通りにケースをはめて無事終了。
ハンダもあっさり取れたし、思いのほか簡単でした。
このブログ記事を書いてる最中も、チャタリングが発生することは一切なかったので、これでまず大丈夫。今後別のキーが悪さをしはじめた時にそなえて、今度アキバに出ることがあったら、またいくつかキースイッチを買い足しておこうと思います。
